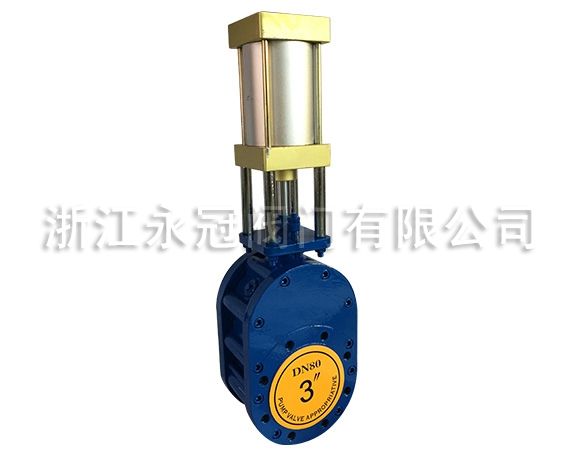

氣動刀型閘閥鑄件收縮量與澆注溫度成反比

發布日期：2015-08-01    點擊率：

氣動刀型閘閥鑄件結構復雜，壁厚分布不均勻,理論上容易產生熱應力變形缺陷，氣動刀型閘閥鑄件內腔毛坯尺寸公差為CT7，普通手工樹脂砂造型工藝很難滿足此公差要求。在采用平作立澆工藝、激冷覆膜砂制芯、控制鐵液澆注溫度和化學成分等措施的基礎上，研究了鑄件收縮量和澆注溫度、鑄件壁厚的關系。氣動刀型閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，手動刀型閘閥只能作全開和全關,不能作調節和節流。

閘板有兩個密封面,zui常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異,通常為50,楔式刀型閘閥的閘板可以做成一個整體。氣動刀型閘閥鑄件收縮量與澆注溫度成反比,與鑄件壁厚成正比例關系。根據研究結果采取針對性改進措施，有xiao地解決了鑄件變形問題，保證鑄件內腔尺寸公差滿足圖紙設計要求。

設計符合要求的氣動刀型閘閥的重要性：

設計具有結構簡單緊湊、設計合理、輕型節材,密封可靠、操作輕便靈活、體積小、通道流暢、流阻小、重量輕、易安裝、易拆卸等優點的氣動刀型閘閥，可在工作壓力1.0MPa-2.5MPa，使用溫度-29-650℃情況下正常工作。刀型閘閥其閘板具有剪切功能，可刮除密封面上的粘著物，自動清理雜物，不銹鋼閘板可防止腐蝕引起的密封泄漏。
